電力工程工作工作人員都了解，配電箱輸電線的聯接在電焊工的工作上占據非常大的比例，絕大多數的電焊工老師傅布線都是有相對性的標準，基本上全是以完成電氣控制系統作用為行為主體而開展的布線，但是回頭瞧瞧，電焊工配電箱的布線也是有一定的規范和標準的。

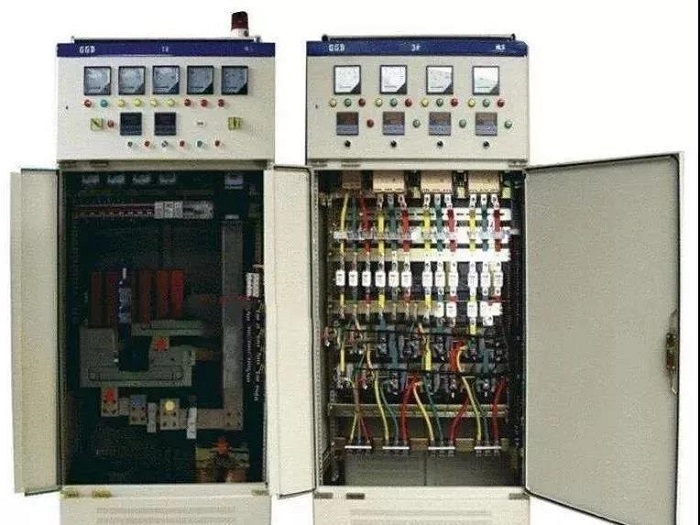

.jpg)
1，最先便是要確保輸電線的橫截面可以承重一切正常的工作中電流量,同于柜里元器件的耗損發燙,促使溫度要比柜外高的特性留夠容量。針對控制回路的輸電線聯接還要考慮到其在獨特標準下對抗壓強度的規定。
2，控制箱的柜子門上都是有按鍵等元器件,就促使柜子門上預留線的置放就極為必需。由于在現場針對實際工作狀況而改動和提升電源電路是有巨大概率的,而柜子門上的整車線束一般是應用纏繞管維護,就促使在現場對柜子門上元器件提升輸電線的狀況就看起來非常的不便。因此預留線的色調也是十分醒目的淡黃色,那樣對柜里改動提升過的控制回路也會一目了然。
3，操縱路線的布線線端解決務必應用專用型銅接頭和兩者之間配對的規范套接專用工具。在生產廠家中發覺其控線線路端解決居然應用斜嘴鉗的刃部開展裁切式套接或應用別的鉗具的承受力平面圖開展平面圖擠壓成型式套接。但應用這種方式的較大 難題便是：每一個線端連接頭的套接品質都是伴隨著布線工作人員自身的坐位體前屈,布線工作人員手腕子的疲憊水平而起非常大的轉變。坐位體前屈過交流會使銅接頭和銅心線一起被弄斷。假如坐位體前屈小一些,就只有確保銅接頭臨時不和銅心線分戶,但是在一般的查驗時這種難題壓根不容易被發覺,便會給自身就很繁雜的當場檢修產生大量的“考題”。當然的也就算不上對產品品質的確保。

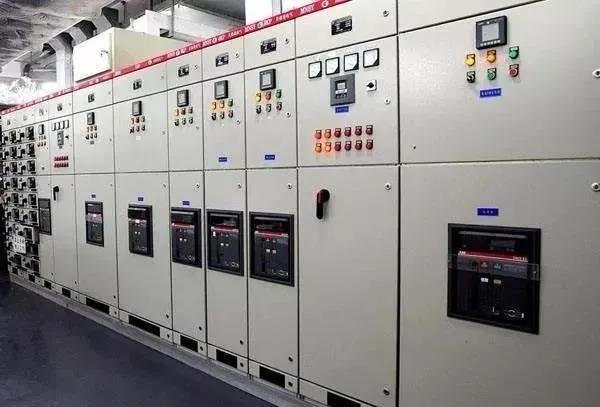

.jpg)
1，配電設備板絕緣導線的最少截面應是1.0Mm²，針對低電頻的電子線路容許選用截面低于1.0Mm²的輸電線(但不可低于電子產品生產廠對安裝輸電線橫截面的規定)。截面不超8毫米²時,其彎曲半徑應超過其直徑的3倍。配電設備板控制面板等主題活動一部分的銜接輸電線,需有充足的可以環繞性。
2.聯接輸電線的絕緣層應是耐水、耐霉及滯燃的,其絕緣層額定電壓為:路線工作標準電壓小于或等于100V時,絕緣層額定電壓應大于或等于250V;路線工作標準電壓超過100V小于或等于450V時,絕緣層額定電壓應大于或等于500V。
3.輸電線應嚴苛依照工程圖紙,恰當?shù)厥盏教囟ǖ慕泳€(xiàn)頭上。
4.布線應排序齊整、清楚、美觀大方,輸電線絕緣層優良、沒有受損的。
5.外界布線不可使家用電器內部遭受附加地應力。
6.布線應按布線邊緣標示開展。
7.聯接指示燈輸電線電纜線徑為1.5毫米2。
8.進到隔離開關和漏電保護器的單回線路徑最少為1.5毫米2。
9.單主電線路徑最少為1.5毫米2。
10.電源開關接地線路最少電纜線徑2.5毫米2。
11.進到變電器初中級繞阻最少電纜線徑為1.5毫米2。
12.操縱路線開關電源接地線最少電纜線徑為1.5毫米2。
13.操縱路線最少電纜線徑為1.0Mm2。
14.控制面板控制電路至底版布線最少電纜線徑為毫米2。
15.電流表輸電線聯接輸電線用1.5毫米2。
16.電壓互感器輸電線電極連接線用1.5毫米2。
17.控制面板預留線用1.0Mm2淡黃色輸電線。
18.柜里一般照明線1.0Mm2。
19.控制面板至底版的控線用多芯式型銅線。
20.底版布線用硬軟線。
21.特殊情況:PLC、x41、y41等連接器能用0.3毫米2。當控制面板及柜里室內空間窄小時能用,但務必經責任人愿意。
22.主電源電路輸電線頭、尾部部及正中間一律用五顏六色塑防水套管開展標識(黃、綠、紅)。
23.指示燈聯接輸電線色調與電源電壓級別相符合。
24.電流表聯接輸電線色調兩者之間標示的額定電壓相符合。
25.電壓互感器線用灰黑色。得應用絕緣管遮住頂端。
26.聯接輸電線頂端一般應選用專用型接線頭。當機器設備接線頭構造是銷釘插式時,應用扁針銅接頭套接后再連接。當輸電線為單芯硬線則不可以好用接線頭,而使線端做成環狀連接頭后再連接。
27.如進到隔離開關的輸電線橫截面<6毫米2,當接線端子排為壓平板式時,先將輸電線作壓接銅接頭解決,以避免 輸電線的較為散亂;如輸電線橫截面>6毫米2,要將露銅一部分用細銅線圍繞系緊后再連接銷釘。
28.橫截面為10mm2及下列的單根銅銅芯電纜和單根鋁銅芯電纜可立即與機器設備、器材的接線端子聯接。
29.橫截面為2.5毫米2及下列的多芯銅銅芯電纜的線芯應先扭緊搪錫,或套接接線端子后再與機器設備，器材的接線端子聯接。
30.多芯鋁銅芯電纜和橫截面超過2.5毫米2的多芯銅銅芯電纜的終端設備,除機器設備內置接插式接線端子外,應電焊焊接或套接接線端子后再與機器設備、電子器件的接線端子開展聯接。
31.輸電線頂端無接頭的:對插式連接頭,L取插式插線板的接插長短;對環狀連接頭,L取環狀連接頭的長短以適度平行線一部分。平行線一部分的長短應按平墊圈半經考慮到,使平墊圈正好緊貼絕緣層創口壓在環狀接頭頂,而不壓到電纜護套上。
.jpg)
32.輸電線的規格型號和總數應合乎設計方案要求;當設計方案無要求時,包含電纜護套以?xún)?nèi)的輸電線總截面不可超過電線槽截面的60%。
33.在拆式后蓋板的電線槽內,包含電纜護套以?xún)?nèi)的輸電線接口處全部電纜線徑之和不可超過電線槽截面的75%;在不容易拆裝后蓋板的電線槽內,輸電線的連接頭應放置電線槽的接線端子內。
34.剝除電纜護套時,不可毀壞線芯,線芯和電纜護套內孔應齊整并盡量垂直平分線芯樞軸線。線芯上不可有油漬、沉渣等。
35.剝除輸電線絕緣層應選用專用型剝線專用工具,不可損害線芯,也不可損害未剝除的絕緣層,創口應整平。
36.銷釘或別的專用夾具,應與輸電線線芯規格型號相符合。標準件應扭緊及時,緊固設備應齊備。
37.輸電線與電氣元器件間選用螺釘連接、接插、電焊焊接或套接等,均應堅固靠譜。
38.防水套管射頻連接器和壓膜等應與輸電線線芯規格型號相符合。
39.連接頭在套接前,應去除銅銅芯電纜上的橡皮擦膜、沉渣及油漬。
40.環狀連接頭的轉圈方位應與接線頭螺帽扭緊方位一致。
41.套接前查驗連接頭,不可有傷疤、銹跡、裂痕、裂開等防礙應用的缺點。
42.電柜里全部接線頭除專用型布線設計方案外,務必用規范壓接鉗和符合規定的銅接頭聯接。
43.柜子門控制面板控線進行后務必置放最少20%預留線,至少為三根。
44.預留線的柜里長短要以能聯接柜里比較遠元器件為標準。
45.假如控制面板無線網絡槽,把預留線疊成100毫米直徑的線卷,并且用束線帶靠譜固定不動在控制面板扎帶攀處。
46.盤、柜的電纜線銅芯電纜,應按豎直或水準有規律性地配備,不可隨意傾斜交叉式聯接。預留芯長短應留出適度容量。
47.柜里PLC鍵入控制回路的走線盡可能不與主控制回路以及他額定電壓控制回路的控線同電線槽鋪設。
48.防止將兩根輸電線收到同一接線頭上,一般元器件上的連接頭不適合超出2~3個。當好多個輸電線連接頭收到同一接線頭處時,觸碰應平貼、優良。
49.集控臺應選用滯燃型船舶多芯絞線輸電線。針對傳送信息內容的輸電線,應采用必需的防影響對策。輸電線應鋪設在線糟內,或用夾線板固定不動。輸電線應靠譜聯接,并有釋放壓力對策。
50.接線端子等集中化布局的元器件的短布線不進到電線槽,以便捷定期檢查節約電線槽線排室內空間。
51.引進盤柜的電纜線應排序齊整、序號清楚、防止交叉式,并應固定不動堅固,不可使所接的端子排遭受機械設備力。
52.控制面板和柜門的接地裝置接地輸電線不可纏入整車線束內。
53.露出在電線槽外的柜里一般照明線務必用纏
